СПК-10М предназначен для выполнения следующих видов работ:
1. Ремонт и обслуживание скважин без глушения с использованием труб гибких грузонесущих ТГ:
2. Доставка приборов в горизонтальные участки скважин без глушения, геофизические исследования скважин с применением шлангокабелей грузонесущих ШГ.
3. Спуск концентрической лифтовой колонны на основе труб гибких грузонесущих ТГ и шлангокабелей грузонесущих ШГ без глушения для удаления жидкости с забоя обводняемых газовых скважин и получения информации с приборов погружной телеметрии.
4. Спуск электропогружных насосов на шлангокабеле ШГ для добычи флюидов.
Технические характеристики комплекса:
|
Показатель |
Значение |
|
Максимальное тяговое усилие инжектора, кН |
150 |
|
Скорость перемещения ТГ при спускоподъемных операциях, м/мин: •минимальная
•максимальная
|
1,0
10,0
|
|
Номинальный наружный диаметр ТГ и ШГ, применяемых для ремонта и геофизических исследований скважин, мм |
44; 60; 73 |
|
Номинальный наружный диаметр ШГ применяемых для спуска электропогружных насосов, мм |
60; 73. |
|
Максимальная длина трубы грузонесущей ТГ на барабане, м: •при диаметре 44 мм
•при диаметре 60 мм
•при диаметре 73 мм
|
4200
3000
2300
|
|
Максимальная длина шлангокабеля грузонесущего ШГ на барабане, м: •при диаметре 44 мм
•при диаметре 60 мм
•при диаметре 73 мм
|
4200
2000
2000
|
|
Максимальная масса трубы ТГ или ШГ на барабане ПОУ, не более, кг |
12 000 |
|
Максимальное давление на устье скважины, не более, МПа |
10 |
|
Максимальное давление закачки технологической жидкости, не более, МПа |
20 |
|
Габаритные размеры СПК-10М (с прицепом) в транспортном положении, не более, мм: • длина
• ширина
• высота
|
20 000
2 550
4 000
|
|
Полная масса комплекса СПК-10М (без жидкости в трубе), не более, кг В том числе: •Мобильное приемно-отдающее устройство ПОУ-10М, не более, кг
•Прицеп повышенной проходимости с инжектором ИТГ-10 и ПВО, не более, кг
|
44 000
27 000
17 000
|
|
Максимальная скорость передвижения комплекса, не более, км/ч |
90 |

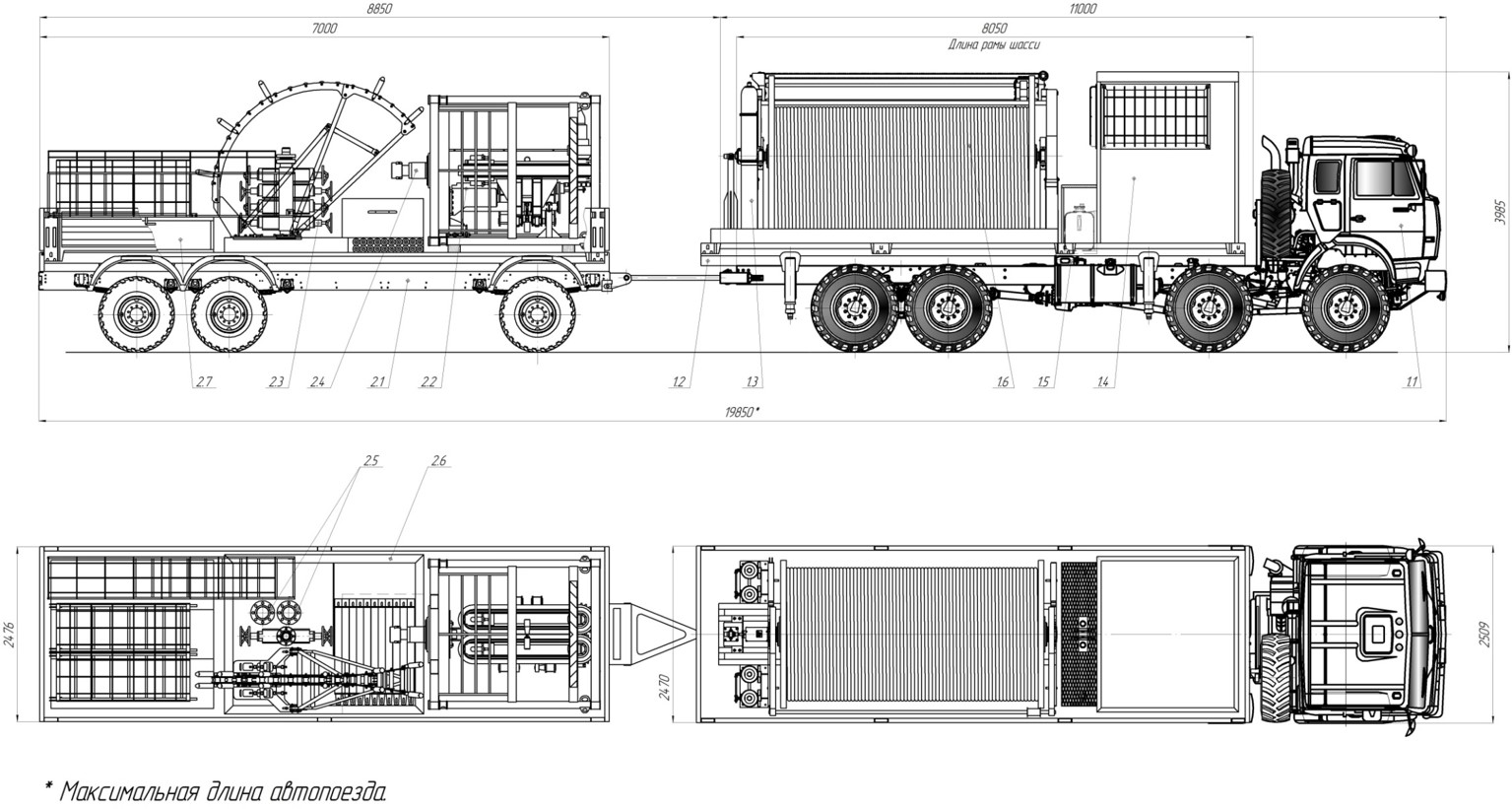

Состав мобильного спускоподъемного комплекса
1. Мобильное приемно-отдающее устройство ПОУ-10М на шасси автомобиля КАМАЗ с гидростанцией и системой управления в составе:
1.1 Шасси бортового автомобиля КАМАЗ 63501;
1.2 Подрамник;
1.3 Приемно-отдающее устройство ПОУ-02 с гидро-электроколлектором ГЭК-02 и нагнетательным
манифольдом МН-02;
1.4 Операторский модуль с системой управления МСУ-02;
1.5 Гидростанция ГС-35;
1.6 Труба грузонесущая ТГ25/44-20-80 (4200 м на барабане ПОУ-02)
2. Технологическое оборудование комплекса (базовая комплектация):
2.1 Бортовой прицеп повышенной проходимости г/п не менее 10 т;
2.2 Инжектор ИТГ-10 с направляющей аркой и опорами;
2.3 Превентор плашечный колтюбинговый ППК-80х70.000-К2 с переходником БРС1-001-10-К2 для соединения с герметизатором;
2.4 Герметизатор длинномерной безмуфтовой трубы ГДБТ-СТЦ-80х70.000-К2 со специальным фланцем БРС для крепления к инжектору;
2.5 Катушки переходные КП-80х70-100х14.000, КП-80х70-100х21.000 для установки превентора на различную ФА скважин;
2.6 Рама транспортная ТР-1
2.7 Комплект ЗИП на оборудование комплекса
